Эта камера была использована нами в паре с зеркалом заднего вида Gazer MMR7015 для редакционного обзора. Но сама камера оказалась самостоятельным устройством с большим количеством настроек, поэтому мы решили вынести её обзор в отдельную статью.
Упаковка и комплектация
Камера, как и вся продукция Gazer в хорошей упаковке из плотного картона высокого качества.
В коробке находится полный комплект всего необходимого для установки:
- видеокамера автомобильная Gazer CC125;
- блок коммутации и управления;
- уплотнительная прокладка;
- руководство пользователя;
- гарантийный талон
Характеристики
| Сенсор | CMOS 1/4" |
|---|---|
| Разрешение | PAL: 540 ТВЛ (720х576); NTSC: 500 ТВЛ (720x480). |
| Формат видеосигнала | PAL/NTSC |
| Угол обзора | 170° |
| Потребляемый ток камеры | <85mA |
| Степень защиты | IP67 |
| Парковочная разметка | Да, с возможностью отключения |
| Зеркальное изображение | Да, с возможностью отключения |
| Тип подсветки | Нет |
| Чувствительность | 0,1 Lux |
| Соотношение сигнал/шум | > 46dB |
| Напряжение питания | DC 12V |
| Температура эксплуатации | -30°- +70° |
| Другое | Совместимость с креплениями Gazer серии CAxxx. |
Установка

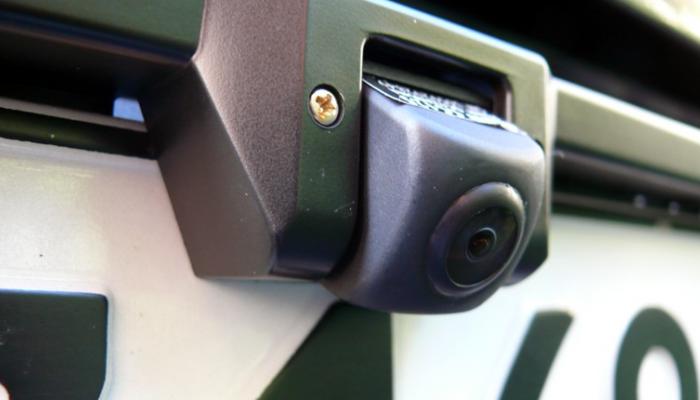

Камера может быть установлена как на то крепление, которое к ней прикручено, так и без него, как в нашем случае. В силу особенностей автомобиля, мы устанавливали камеру в специальную рамку для номерного знака, которая имеет слот для крепления камеры. Для этого стандартное крепление от камеры нужно открутить.
Купить такую рамку можно в любом магазине, торгующем автоэлектроникой, или на авторынке.
Также на сайте Gazer можно выбрать камеру, специально разработанную для установки в штатные места автомобиля - в зависимости от модели авто.
Проводка камеры имеет достаточную длину, чтобы провести её через салон автомобиля до монитора или головного устройства, независимо от места установки, так как использовать Gazer CC125 можно в том числе и как фронтальную камеру в автомобиле. В инструкции очень подробно и доступно описано, как подключить камеру, но если вы сомневаетесь, можно обратиться к специалистам.
Настройка
Самое необычное в камерах Gazer - возможность настройки всего, что только можно настроить. Все настройки подробно описаны в инструкции к камере.
Таймеры включения и выключения
В релейном блоке камеры, который расположен на жгуте проводки, установлены перемычки, помеченные J1 и J2.
Перемычка J1 отвечает за включение камеры на 10 секунд после того, как вы включили зажигание автомобиля. Эта функция может быть полезна для контроля препятствий при начале движения. Например, вы можете заметить котика, который сидит возле автомобиля и сможете его отогнать, чтобы не испугать звуком выхлопа :)
Перемычка J2 отвечает за 10-секундную задержку отключения камеры, после того, как вы выключаете заднюю передачу - изображение с камеры будет доступно и поможет вам при частом переключении передач или парковке в несколько приемов.
Другие настройки
Возле разъема на кабеле камеры под термоусадочной изоляцией находятся три провода - белый, зеленый и черный. Они отвечают за настройки видеосигнала.
Белый провод отвечает за отображение парковочной разметки. Если его перерезать, парковочные линии не будут накладываться на изображение с камеры. Это может понадобиться, если вы используете камеру совместно с парктроником, или в качестве фронтальной.
Зеленый провод дает возможность выбрать формат видеосигнала. По умолчанию камера передает сигнал в формате PAL, однако, если ваше головное устройство или парковочный монитор работает в формате NTSC, можно перерезать этот провод и камера выдаст картинку в NTSC.
Черный провод определяет, включено ли зеркальное отражение видеосигнала. По умолчанию камера предусмотрена, как камера заднего вида, но если вы используете её, как фронтальную - провод нужно перерезать, и изображение будет передаваться без зеркального отражения, как есть.
Важно! После манипуляций с проводами их необходимо заизолировать по отдельности, чтобы камера не вышла из строя
Эксплуатация
Изображение, передаваемое камерой, яркое и четкое. Светочувствительности матрицы достаточно для того, чтобы в темное время суток камера работала без дополнительной подсветки - достаточно будет света от фонарей заднего хода автомобиля.
Широкий угол обзора в 170° неизбежно приводит к эффекту «рыбий глаз», однако парковочная разметка, накладываемая на картинку, визуально компенсирует искажение, и вы видите ровные линии, параллельные бамперу автомобиля.
Влагозащита стандарта IP67 гарантирует, что камера не пострадает во время мойки автомобиля, при движении в дождь и других неблагоприятных погодных условиях
Итоги
Камера Gazer CC125 - надежное универсальное устройство, которое может работать как с другими устройствами компании Gazer, так и с любыми автомобильными головными устройствами или мониторами, так как имеет стандартный видеоразъем и возможность переключения видео PAL/NTSC.
Изображение высокого разрешения позволит выводить сигнал даже на большой монитор, например, 6-7 дюймов (стандартные размеры автомобильных магнитол размера 2DIN) без видимых артефактов на картинке.
Несмотря на то, что камера недешевая, мы в редакции «Автовода» рекомендуем камеры Gazer к установке, так как за свои деньги вы получаете хороший продукт высокого качества. Камера проста в установке и универсальна.
О том, как мы использовали эту камеру вместе с зеркалом заднего вида, читайте в обзоре зеркала с камерой и видеорегистратором Gazer MMR7015
